Die meisten Artikelnummern im Modusteck-Stecksystem, setzen sich aus sechs bis
sieben Zahlen zusammen. Die Zusammensetzung in dem unterem Beispiel, sieht
wie folgt aus.
Erklärung der Artikelnummern
Modusteck Bauteilkombination
Art.-Nr.: H0844 001 .1
- Es kann durchaus vorkommen, dass vor der kompletten Artikelnummer eine Buchstabenkombination
steht, die den Maßstab angibt.
- Die ersten drei Zahlen, weisen die Kategorie dem Artikel zu.
- Die darauf folgenden drei Zahlen geben die Artikelvariante des Produkt an.
- Bei der letzte Zahl wird der Artikel in die Kategorie der Designvariante eingeteilt.
Sie haben sich für das Modusteck
Gebäudesystem entschieden und
hiermit auch eine riesengroße
und zukunftsorientierte Möglichkeit
der Gestaltung von Gebäude,
Fabriken, Industrien und Bahn-
technischeanlagen in unterschiedlichen
Spurgrößen erkannt. Ihnen sind mit Ihrer
Kreativität keine Grenzen mehr gesetzt und die Modulbauweise hilft Ihnen, eine schnelle
und erfolgreiche Umsetzung für Ihre Gegebenheiten auf die Beine zu stellen. Ecken,
Zwischenwände, Dächer, Vorbauten und vieles mehr setzen Sie mit zusammenstecken
der Bauteile und den Verbindern ohne Nacharbeit um. Sie brauchen sich auch keine Sorgen
um die farbliche Gestaltung machen, alle Mauerteile wie auch Fenster, Tore und Türen sind
farblich bereits coloriert. Sollte Sie für Ihr Objekt die Farbe ändern wollen, ist dies natürlich
ohne großen Aufwand möglich. Hierfür können Sie viele Farbsysteme nutzen und anwenden.
Mit viel LIEBE zum Detail wurde jedes System von mir selbst konstruiert und verfeinert.
Kommende Ergänzungen sind natürlich reine Chefsache, damit die Details immer mit Leiden-
schaft umgesetzt werden. Das Modusteck Gebäudesystem war das erste System aus der

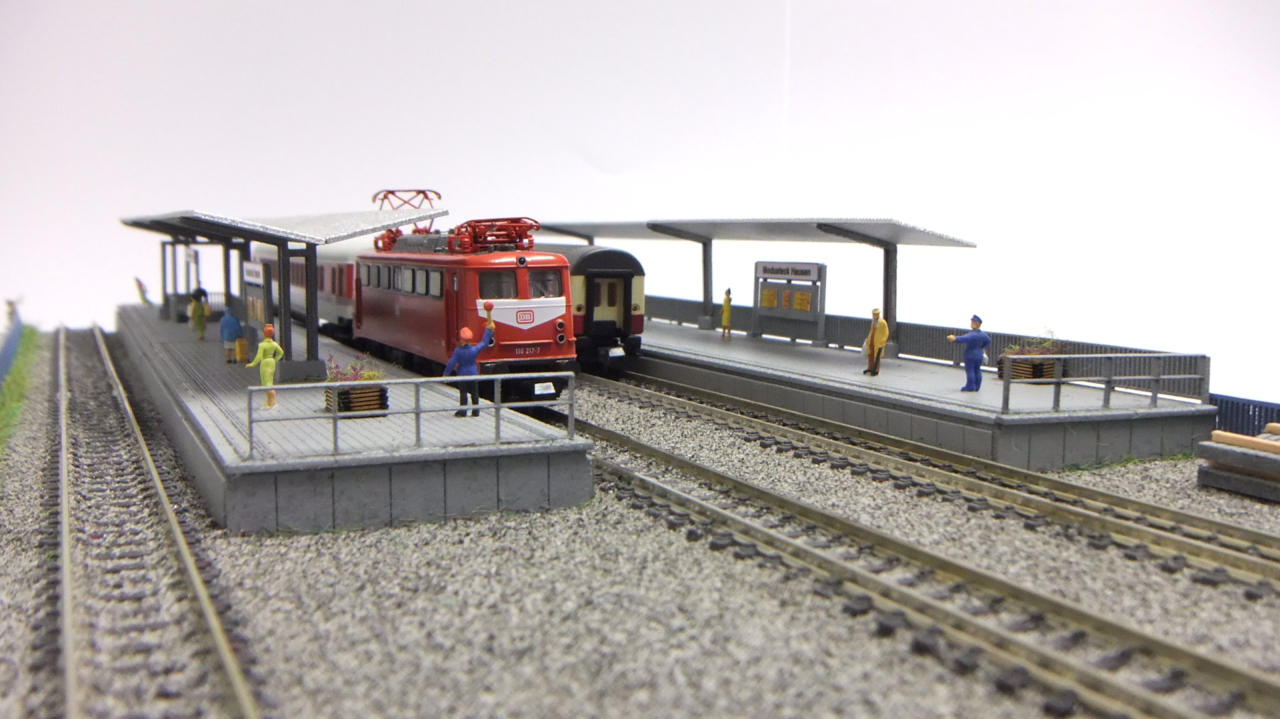

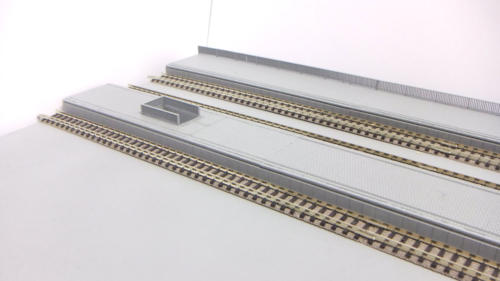

Modusteck Serie. Dieses wurde bereits durch das Modusteck Bahnsteigsystem, Modusteck
Mauern/Zaunsystem und dem Modusteck Arkadensystem ergänzt. Wenn Sie meinen es gäbe
keine weiteren modularen Modusteck Systeme mehr, dann lassen Sie sich bitte Überraschen
was ich ihnen nach 30 Jahren Modellbahnleidenschaft noch bieten werde. Die Modusteck
Serie bietet Ihnen die Möglichkeiten, sämtliche Systeme untereinander zu nutzen und
integrieren.
Um Ihnen die Möglichkeiten der Vielfalt
des Modusteck System näher zu bringen,
wünsche ich Ihnen viel Spaß und Freude
auf unserer Modusteck Informationsseite.
Sie finden auf dieser Informationsseite
viele Tipps und Tricks zur Anwendung
sämtlicher Modusteck Systeme. Verpassen
Sie auch nicht unseren Imagefilm anzusehen.

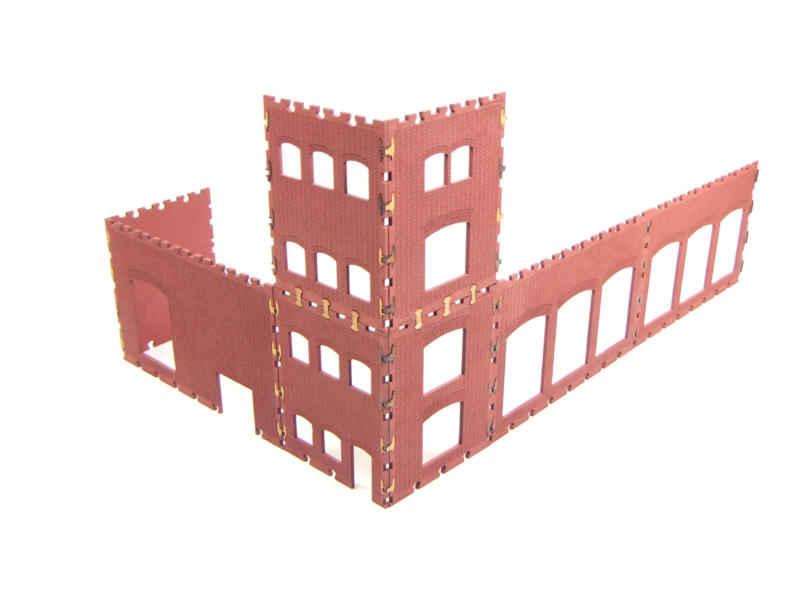

Im Modusteck-Gebäudesystem gibt es
5 Basiswände ( sehen Sie bitte oben )
die immer untereinander

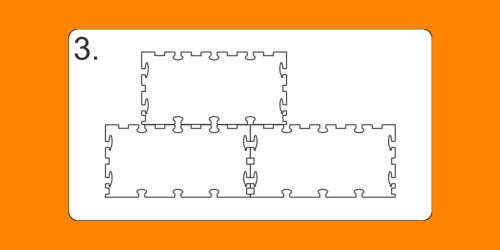

kombinierbar sind. Anhand der Grafik
auf der linken Seite, sehen Sie die
Möglichkeiten der leichten Anwendung.
Sie brauchen sich keine Sorgen machen,
das dieses System zu kompliziert für Sie
sein könnte. Mit den Basisgrößen, haben
Sie immer ein festes Maß und nie
Probleme die Übersicht zu verlieren.
Sollten Ihnen das Objekt nicht gefallen
oder Sie es ergänzen wollen,
stecken Sie es ohne Aufwand neu
zusammen bis es Ihnen gefällt. Im
unterem Bereich sehen Sie die Möglichkeit,
wie die Abweichung aus dem Raster im
System für noch mehr kreative Bauten
sorgen kann. Dies kann der Fall sein wenn
Sie an einem Hang arbeiten oder Über-
bauten gestalten wollen.
Element 1/2
Element 1
Element 2
Element 3
Element 4
Basisplatten:

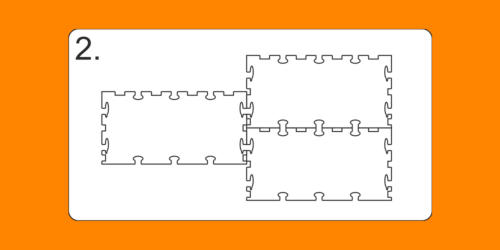

Kombination der Basisplatten:
Da unsere Basisteile mehrere Steckmöglichkeiten anbieten. Wollen wir Ihnen vorab
erklären für was die einzelnen Steckverbindungen geeignet und gedacht sind
Verbinderarten

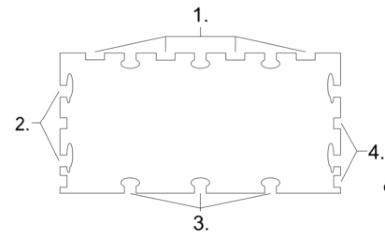

1. Die rechteckigen Bereiche OBEN dienen vorab zur Aufnahme der Dachbauteile, so das
eine leichte Montage ermöglicht wird. Weitere Möglichkeiten ergeben sich mit
zukünftigen neuen Bauteilen und Zubehörartikeln.

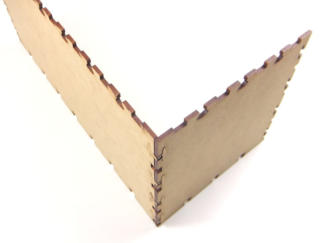

2. Die Steckverbinder, auch RL-Verbinder genannt, haben die Eigenschaft, die
Basisteile RECHTS und LINKS miteinander zu verbinden. Das Anbringen/Versetzen der
Basiswände in unterschiedlichen Höhen und Tiefen ist somit möglich.
3. Die OU-Verbinder dienen für dem Halt der Basiswänden, im oberen und unteren Bereich.
4. Die rechteckigen Bereiche an den Seiten dienen der zukünftige Raumunterteilung.
Somit ist es Ihnen möglich Räume zu erstellen und einzurichten.
Art.-Nr.:
872001
H0872001
S1.872001
Art.-Nr.:
872005
H0872005
S1.872005
Art.-Nr.:
872004
H0872004
S1.872004
Art.-Nr.:
872011
H0872011
S1.872011
Art.-Nr.:
872012
H0872012
S1.872012
RL-Verbinder
OU-Verbinder
90 Grad Verbinder
T-Verbinder bündig
T-Verbinder versetzt
Die Verblendungen benötigen Sie, wenn Sie
sich für das fertige Modell zu 100 % ent-
schieden haben. Bitte bauen Sie zuerst Ihr
Gebäude/Objekt zu Ende, bis Sie mit der
Verblendung beginnen
Dies hat den Vorteil, dass mögliches Falsches
verklebungen vermieden wird.
Es ist wie in der Wirklichkeit möglich,
entweder den Mauervorsprung von oben
nach unten durchzuziehen oder ein durch-
gehendes Gesims darzustellen, es besteht
aber auch die Möglichkeit beide Varianten
nach Ihrem Geschmack miteinander zu
kombinieren.
Haben Sie sich für Ihr Verblendungsbild ent-
schieden, so passen Sie die Länge der
Verblendungen mit einem scharfen Skalpell
oder einem scharfen Cuttermesser an. Die
Verblendungen haben auf der Rückseite ein
Verklebung, die bei abziehen der Schutzfolie
aktiv ist.
Verpressen Sie nun die Verblendung mit dem
Wandelement um eine feste Verklebung zu
gewährleisten.
Verblendung

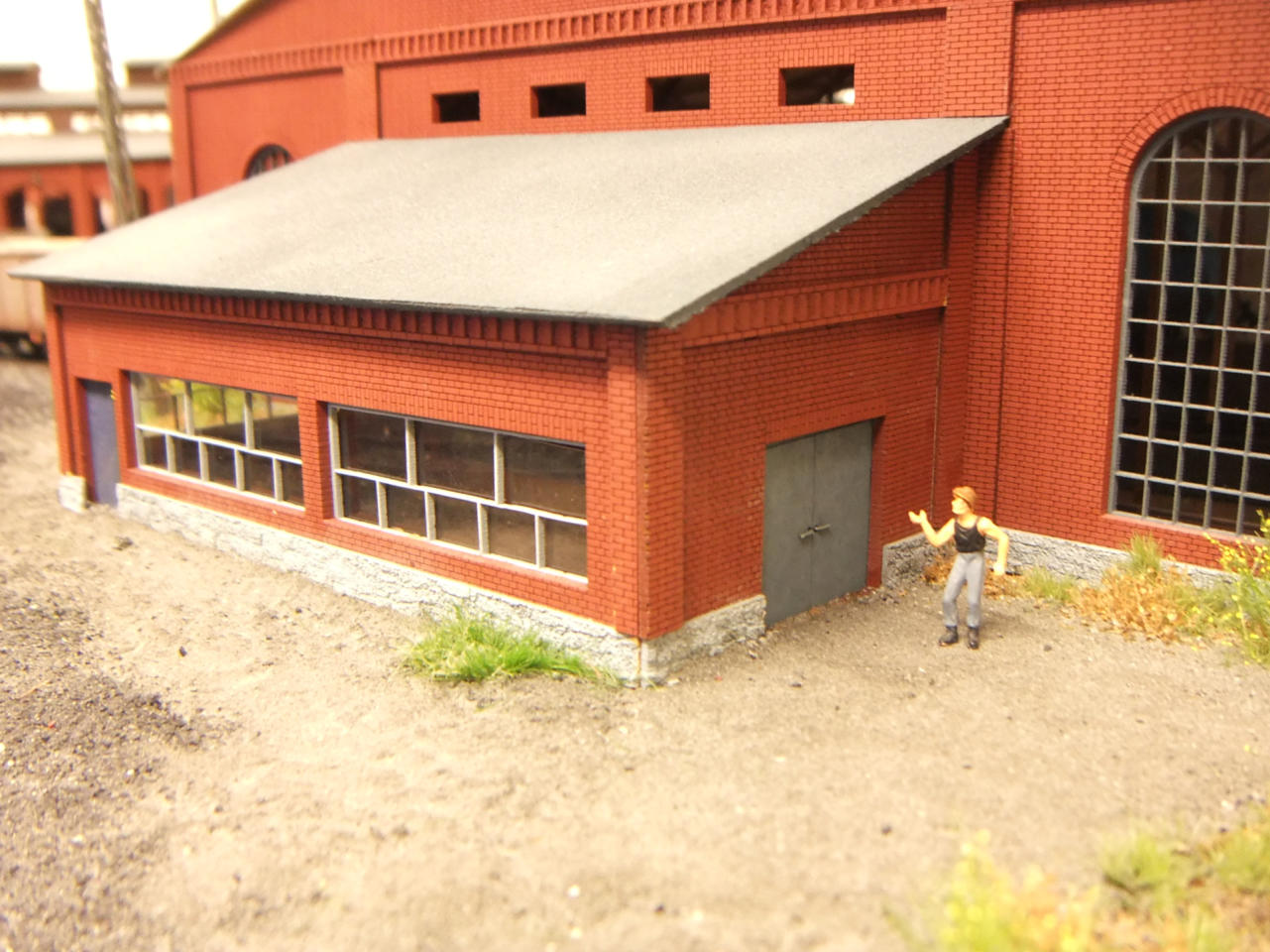

Dach
Da ein Gebäude ohne ein Dach ein unvollständiges
Bauwerk darstellt, bieten wir natürlich hierfür
auch eine kinderleichte Lösung an. Sie können
unter verschiedenen Varianten, wie z. B. Sheddach,
Flachdach wählen. Die Montage ist wie schon von
unserem System gewohnt, eine kinderleichte selbst-
erklärende Angelegenheit.

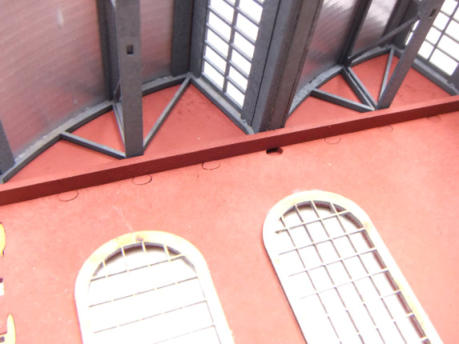

Hierzu beachten Sie bitte die Skizze rechts oben. Wie Sie bei Punkt 1 feststellen
können, finden Sie hier Einbuchtungen vor, die eine Aufnahme für Dachteile
vorsieht. Diese Einbuchtungen sind für die Aufnahmen des Flachdaches oder
des Haltesims (wird benötigt für das Sheddach) vorgesehen.

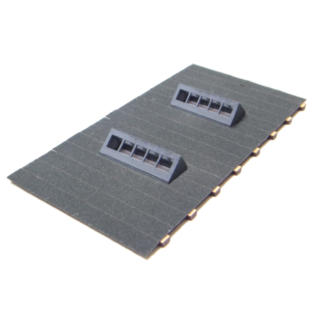

Variante mit Sheddach:
Variante mit Flachdach:

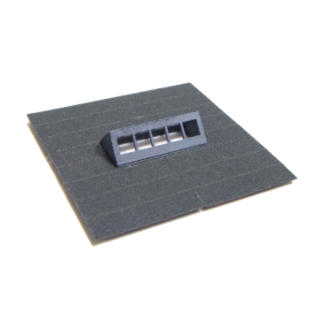

Flachdach kombiniert mit Oberlicht:
Mit unserem Flachdach, haben Sie die Möglichkeit 3 Varianten in 2 Größen zu verbauen.
1. Flachdach geschlossen
2. Flachdach mit großem Oberlicht
3. Flachdach mit kleinen Oberlichtern
Sie sehen auf der Skizze weitere genutete
Bauteile. Diese sind in jedem Lieferumfang
automatisch enthalten. Diese Bauteile (Nutsteine) werden zur Schließung des Flachdach
benötigt. Je nachdem wie Sie Ihr Objekt gestaltet haben, benötigen Sie unterschiedliche
Nutsteine. Keine Sorgen, es bleiben immer Nutsteine übrig.

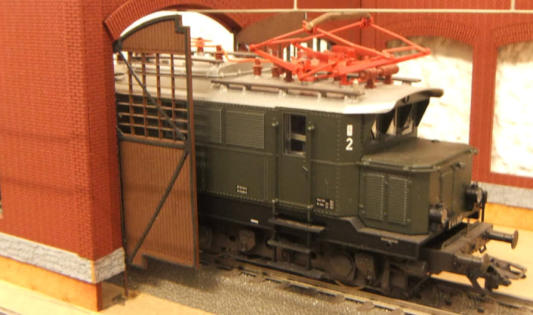

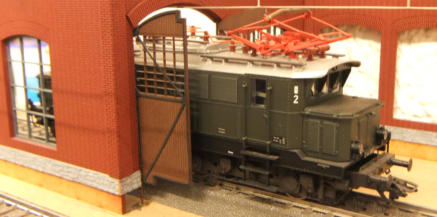

Sie haben die Wahl, welches vorbildliche Tor Ihrer Lok die Pforten öffnet. Sie können
zwischen einer Einfahrt als Attrappe oder einem funktionsfähigen Tor entscheiden.
Auch besteht die
Möglichkeit, vor-
bildlich die Ober-
leitung ohne
Hindernisse an
den Toren in das
Gebäude zu ver-
legen. Die Führ-
ungen sind auf
allen Platten
mit Toröffnungen
bereits vor-
gearbeitet. Sie erhalten bei der Bestellung eines beweglichen Torpaar, zugleich alle
benötigten Zubehörteile zur Montage.

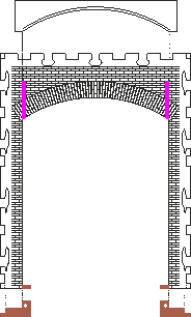

Einfahrt

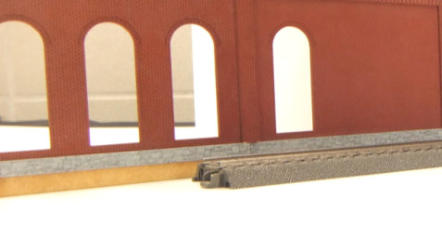

Gleiserhöhung H0858100 und H0858101:
Mit der unlackierten Gleiserhöhung werden die
Gebäude (Wandelemente) auf das Niveau
von Gleisen gebracht; das Schotterbett
(z.B Roco Geo Line/ Märklin C-Gleis)
wird somit ausgeglichen.
Für das flache Schwellengleise, werden diese
Bauteil nicht benötigt.
GLEISERHÖHUNG
1. Ziehen Sie die Schutzfolie von der Fensterscheibe ab und kleben
dann die beiliegende Folie auf den Rahmen auf.
Schneiden Sie nun die überschüssige Folie mit einer Schere ab.
2. Tragen Sie nun einen Klebstoff (z.B. Holzleim) auf den Rahmen
auf und drücken Sie dann den Fensterrahmen an das Fassaden-
teil an.
Im Lieferumfang liegt bei all unseren Fenstern eine Fensterscheibe (Folie) als Glasimitat bei. Zur Montage der Fensterscheibe benötigen Sie keinen
Klebstoff, da das Fenster mit einem doppelseitigen Klebeband ausgestattet ist, so dass zur Fixierung die Folie nur noch abgezogen werden muss.
FENSTER
Art.-Nr.:H0930020
Art.-Nr.:H0930001
Art.-Nr.:H0930003
Art.-Nr.:H0930004
Art.-Nr.:H0930002
Zur Montage Benötigen Sie die Verbinder
872012
H0872012
S1.872012
872011
H0872011
S1.872011
8x
8x
Gebäudestützen
Beim Bau eines Lokschuppen, ist es unumgänglich diesen mit Gebäudestützen auszustatten. Da es doch ein vorbliches
Bauteil ist, das charakteristisch nicht fehlen kann/darf.
Auch der Aspekt für die Abstützung des Daches im Modell,
ist mit einer Gebäudestütze wie beim Vorbild möglich. Bei
der Höhe der Gebäudestützen wurde eine mögliche
Gleiserhöhung mit Berücksichtigung. Eine Markierung an
der Gebäudestütze, zeigt die Trennlinie für die Nutzung
ohne Gleiserhöhung.

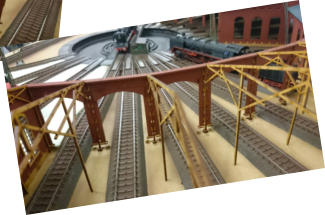

Sollten Sie einen Ringlokschuppen montieren, sehen Sie
auf der rechten Seite zwei Beispielfotos von der Anwendung.
Manche Gebäude sind auch heute noch mit Brückenähnlichen
Übergängen verbunden, um so die Gebäude leichter zu
wechseln oder um Güter trocken zu verlagern.

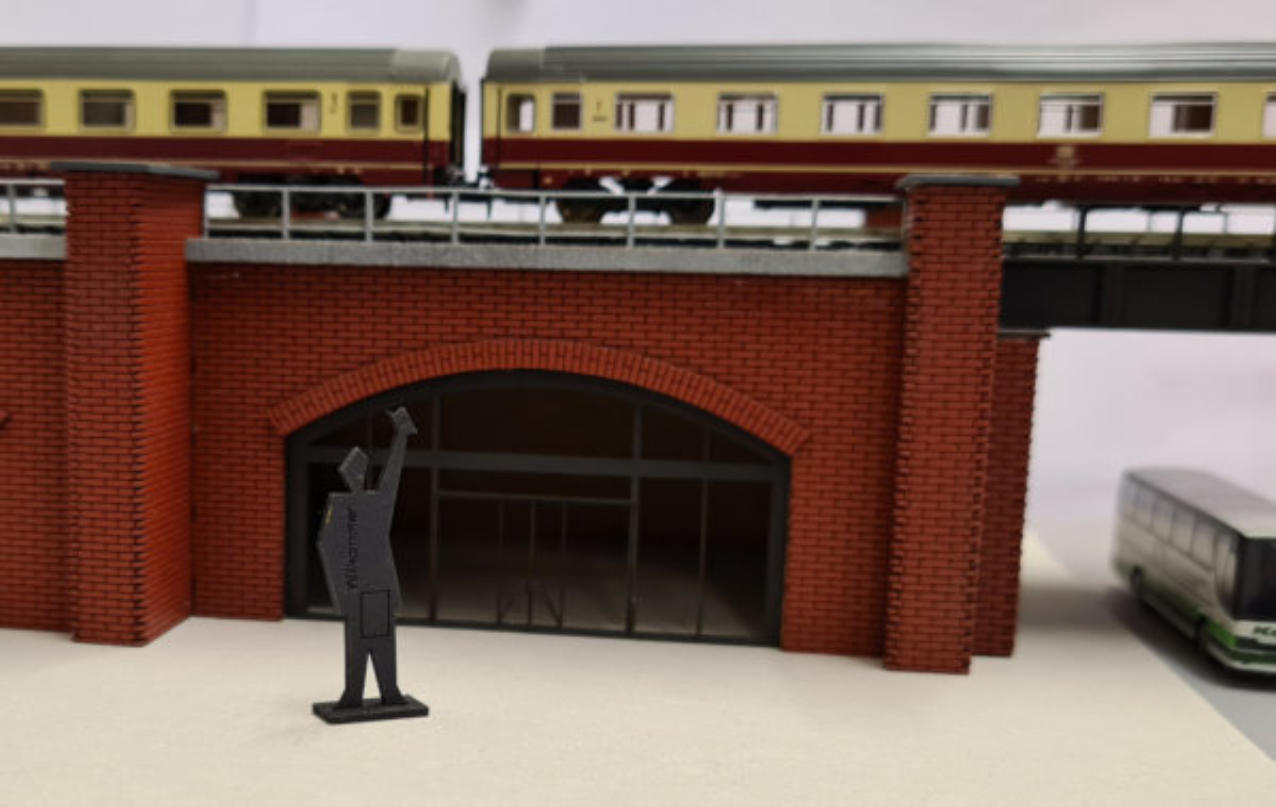

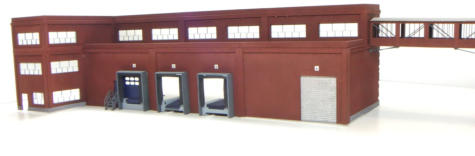

In den meisten Fällen finden/fanden solche Gebäudebrücken
Ihren Platz an Fabrikfassaden (Post, Lagerhalle, usw.).
Wir bieten Ihnen die Möglichkeit, solche Szenen auch in Ihrer
Landschaft darzustellen. Eine unendliche Verlängerung ist ohne
Aufwand kinderleicht möglich.

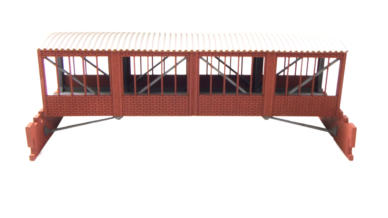

Fotodarstellung zeigt 2x den Bausatz H0113001
Gebäudebrücke
Farben
Unsere Produkte sind zu 99% Grundiert. Dies ermöglicht Ihnen einen sofortigen Produkteinsatz ohne lässtigen Farbauftrag.
Des weiteren ist die Grundierung so gewählt, das Sie ohne Aufwand das Element/Bauteil auch altern können. Beachten Sie bitte hierzu die Kategorie Alterung
Bei der Grundierung handelt es sich um E-Mailfarbe die von der Firma Revell hergestellt wird.
Warum nutzen wir diese Farbe? Dies ist ganz leicht zu erklären, wir möchten Ihnen ein Produkt anbieten, dass auf den Kunden zugeschnitten ist.
Somit sind etwaigen Alterungsfehler, durch eine umstandslose selbstbeseitigung und weitere Nutzung des Produkt, kein Problem mehr.
Auch ist dieser Farbentyp und Hersteller bedacht gewählt worden; gibt es doch diese Farbe in den meisten gutsortierten Spielzeug- und Modellbauabteilungen.
Von der langen gleichbleibenden, unveränderten guten Qualität, bieten wir Ihnen hiermit eine sichere Basis an.
Mit der unten folgenden Liste können Sie bei Fehlalterungen den ursprünglichen Farbzustand wieder herstellen.
Revell Farbenauswahl:
37 Ziegelrot Wandelemente, Verblendungen, Mauern
48 Seegrün Türe, Tore, Fenster
76 Hellgrau Türe, Tore, Fenster, Laderampen
78 Panzergrau Türe, Tore, Fenster, Speditionsfassaden, Zäune
84 Lederbraun Türe, Tore, Fenster
99 Aluminum Türe, Tore, Fenster, Zäune
350 Lufthansablau Türe, Tore, Fenster
Da unser Basismaterial zu 98% aus MDF
(Mitteldichte Holzfasserplatte) in
unterschiedlichen Stärken besteht.
Empfehlen wir für eine Verklebung /Anbringung
von z. B. Fenstern, Türen und Tore einen
gewöhnlichen Holzleim oder Alleskleber. Für das
restliche Gebäude-System ist in der Regel kein
Klebstoff erforderlich.
Eine Verklebung mit Sekundenkleber ist
auch möglich. Hierzu ist zu beachten, dass
bei der Aushärtung des Sekundenklebers,
es zu einer weißen Schleierbildung kommen
kann. Dieser würde dazu beitragen, dass Ihre
Fensterscheiben (Folie) nicht mehr transparent
bleiben würde.
Holzleim, D3, D4
Alleskleber
Sekundenkleber
Klebstoffsorten geeignet JA NEIN
Plastikkleber z.B. Ruder
Metallkleber
Heißkleber
2K
Sprükleber
X
X
X
X
X
X
X
Klebstoffe
Da es sich bei dem Modusteck um ein Stecksystem handelt, werden in der Regel nur wenige Werkzeuge benötigt.
- scharfes Messer, Skalpell, Cutter (zum schneiden und kürzen der Verblendungen)
- Lineal, Metalllineal (zum abmessen der Verblendungen, um diese in der Länge zu kürzen)
- Schneideunterlage
- Schere (zum anpassen der Fensterfolie, nach dem aufkleben)
- Bleistift
- Radiergummi
- Pinsel
- Pinzette
- Klebstoff (beachten Sie hierzu das Klebstoff)
Werkzeuge:
Werkzeuge

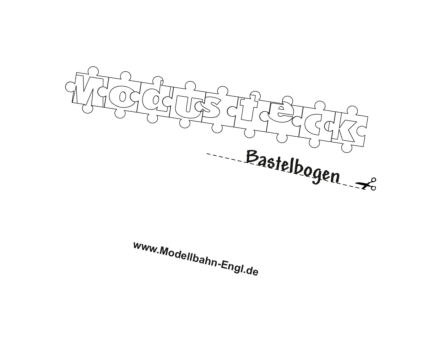

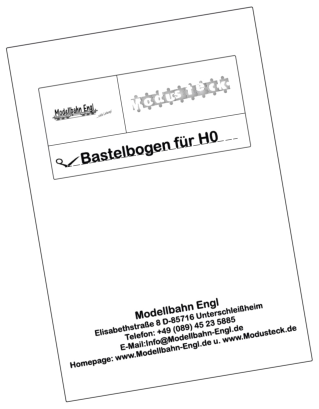

1. Zur Nutzung des Modusteck Bastelbogen benötigen Sie folgendes:
- Modusteck Bastelbogen (Vervielfältigung für die private Nutzung gestattet)
- Modusteck Basisheft für die Artikelnummern
- Modusteck Bestellschein
- Klebstoff z. B. Alleskleber, Papierkleber, usw.
- Schere
- Bunststift
2. Schneiden Sie Ihr gewünschtes Objekt an den gestrichelten Linen aus Ihrem Bastelbogen aus.
5. Falten Sie an der Falzline, die Ohren um 90 Grad zur Rückseite hin.
3. Suchen Sie sich im Modusteck Basisheft, Ihre Wunschfassade heraus.
Nehmen Sie einen Bunstift und heben Sie Ihr Wunsch-/ -fenster, -tür, -tor
an der dem entsprechenden Linen, farbig heraus. Dies erleichtert Ihnen
später ein besseres Gesamtbild zu erhalten.
4. Wenn Sie Ihr Bauteil herausgesucht haben, tragen Sie dies gleich in Ihren
Bestellschein ein, um mögliche Fehlteile zu vermeiden
6. Tragen Sie nun auf das Klebeohr, Klebstoff auf und verbinden Sie dieses mit dem anderen Objekt.
Diese Verklebung ist auf allen vier Seiten und Höhen möglich,
Achten Sie immer auf die Striche, die Ihnen die Anordnung der Verbinder weist.
Druckmedien
Modusteck H0 Gebäude-System

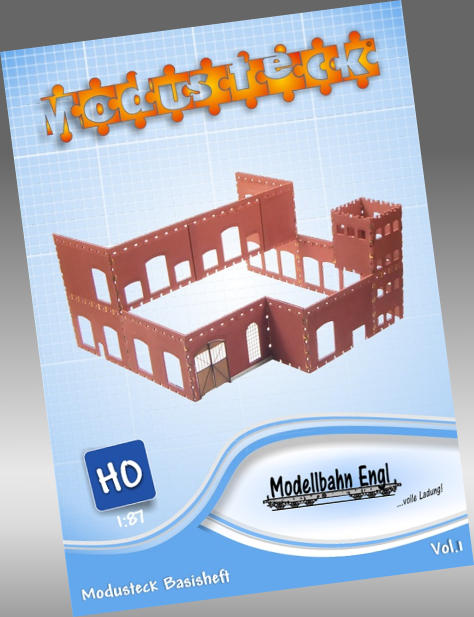

Basisheft Vol. 1
Copyright by Modellbahn-Engl.de 2009-2019
